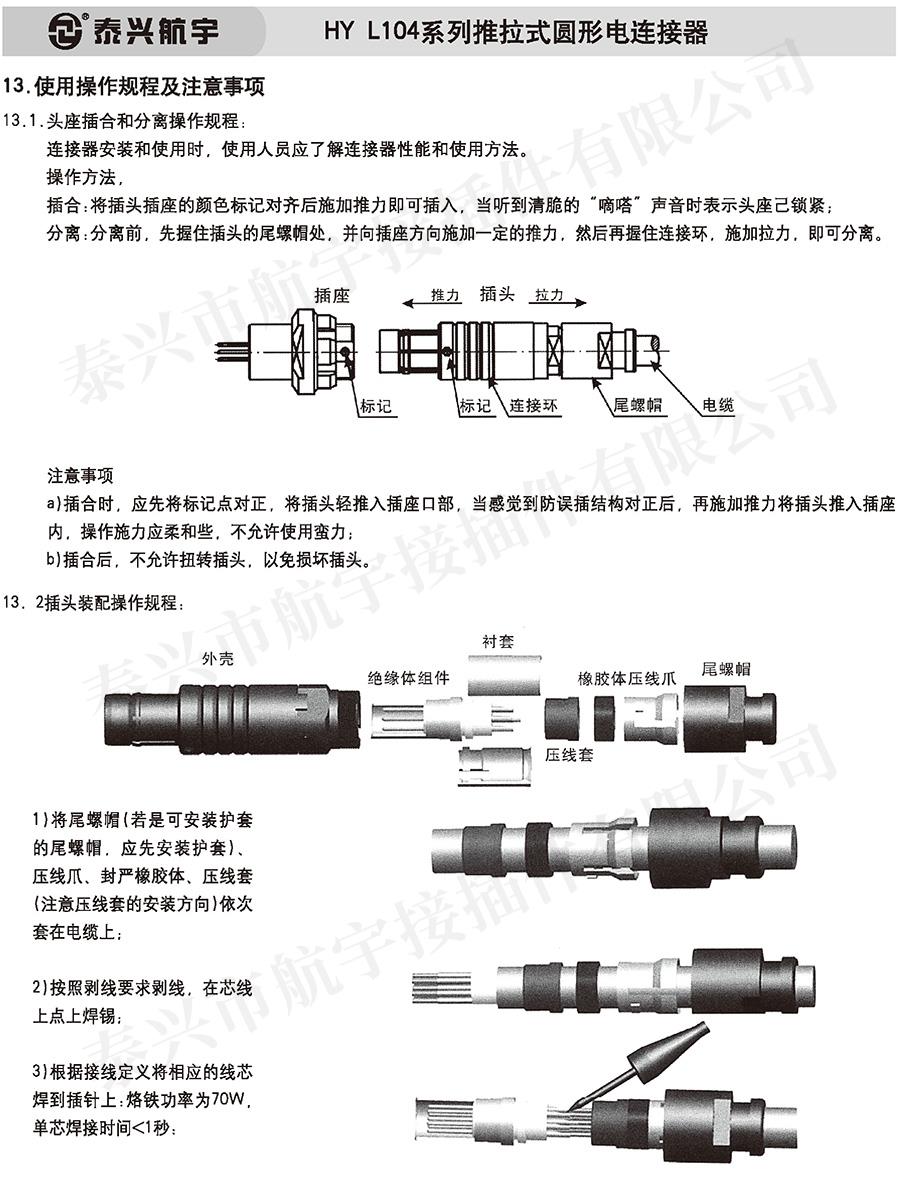

1．基本工作原理

插頭插入插座時，插頭上的鎖定彈片嵌入插座的凹槽中，把插頭瑣定在插座內。拔插頭的尾部或拉電纜時，由于瑣定彈片卡在凹槽里，插頭和插座不能脫離。拔插頭外殼，瑣定彈片從插座的凹槽中釋放．插頭和插座實現分離。

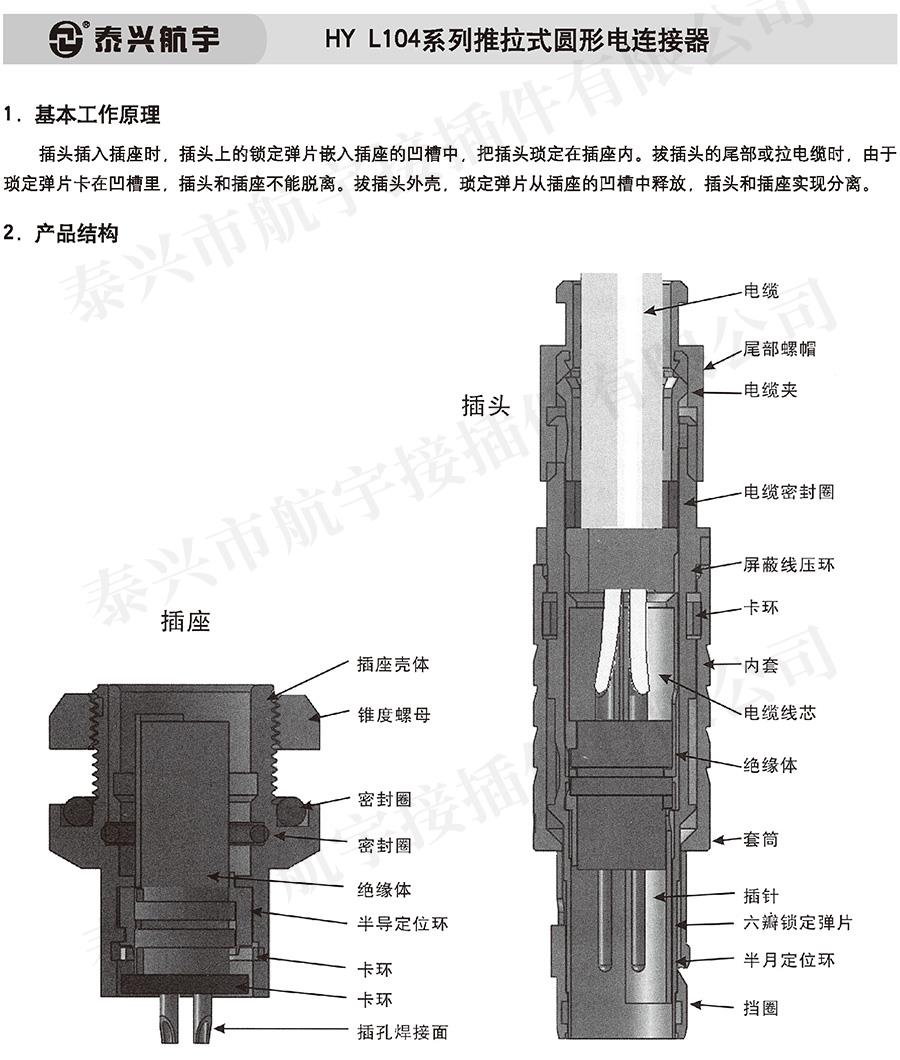

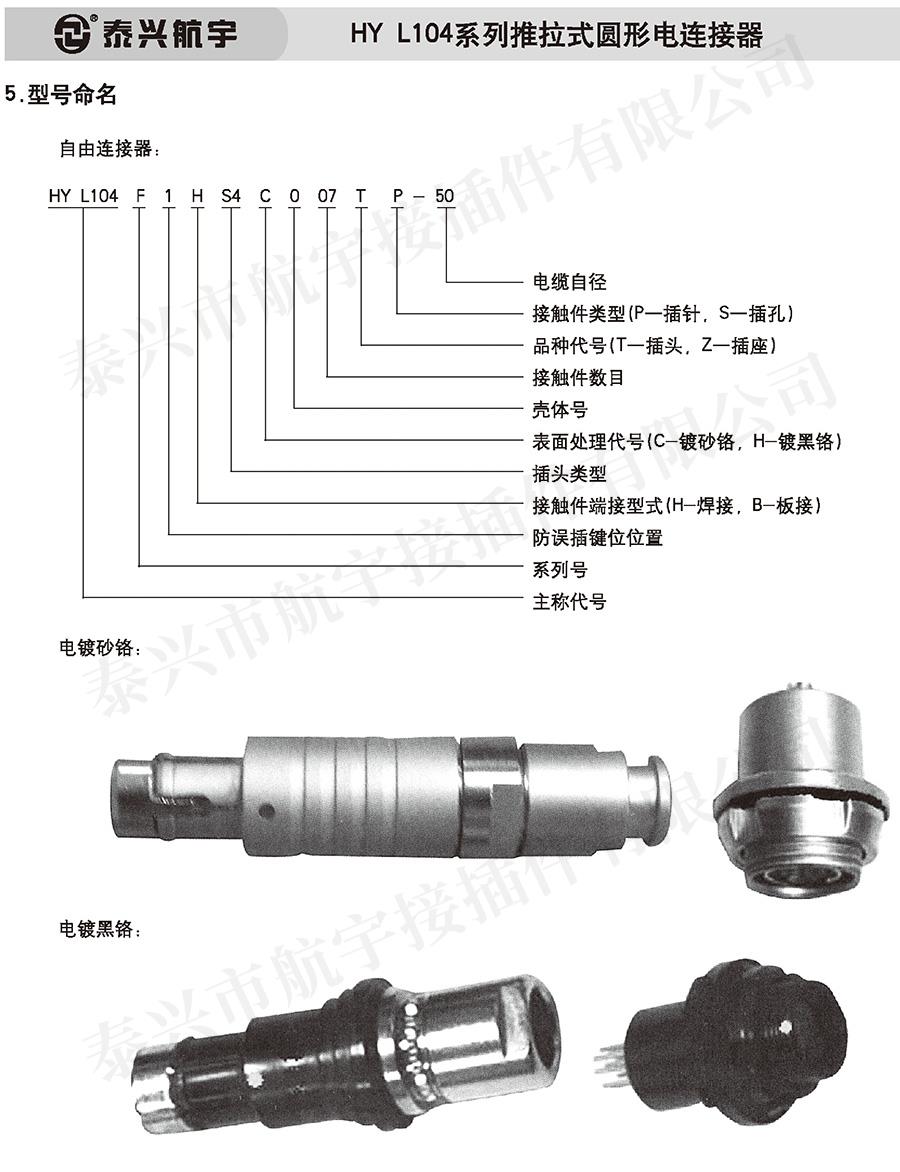

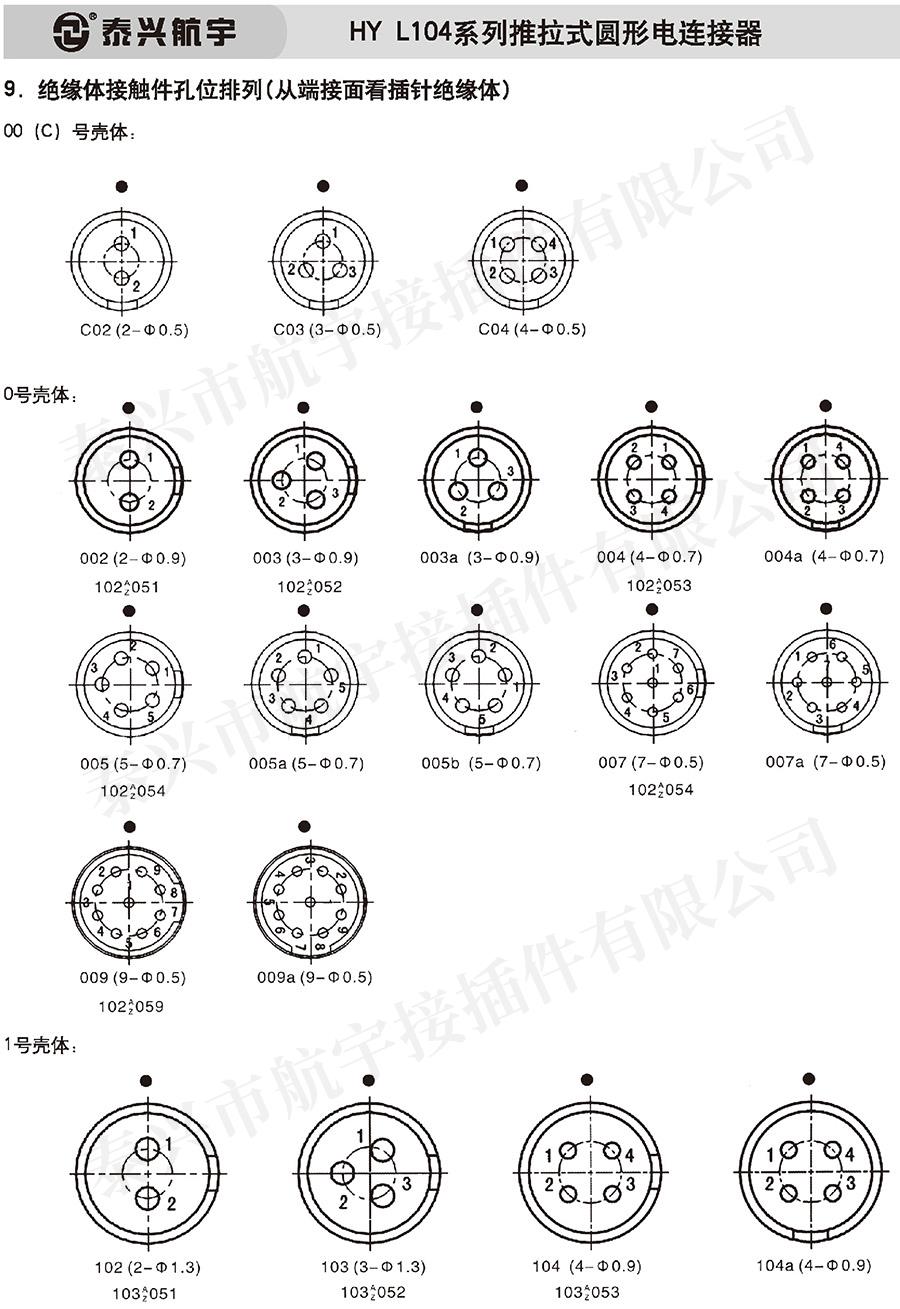

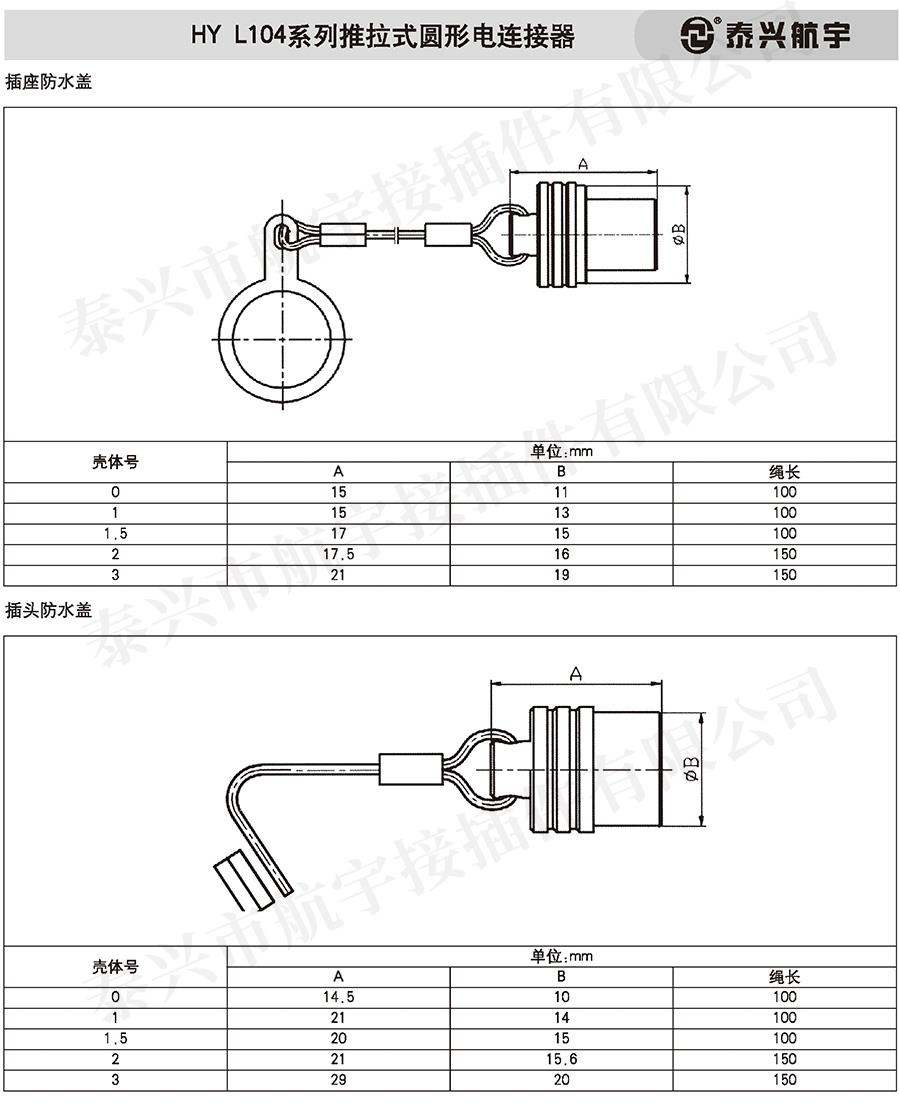

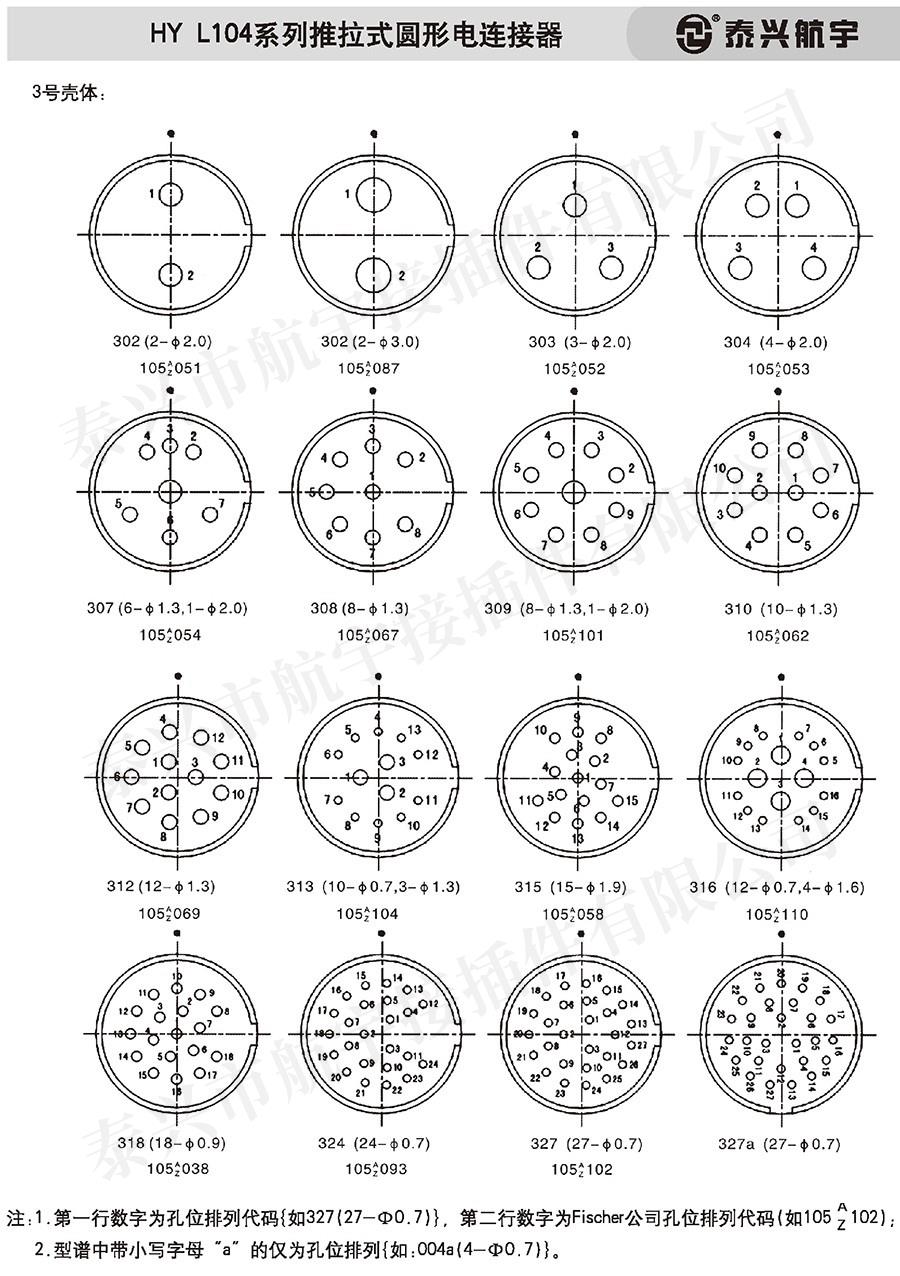

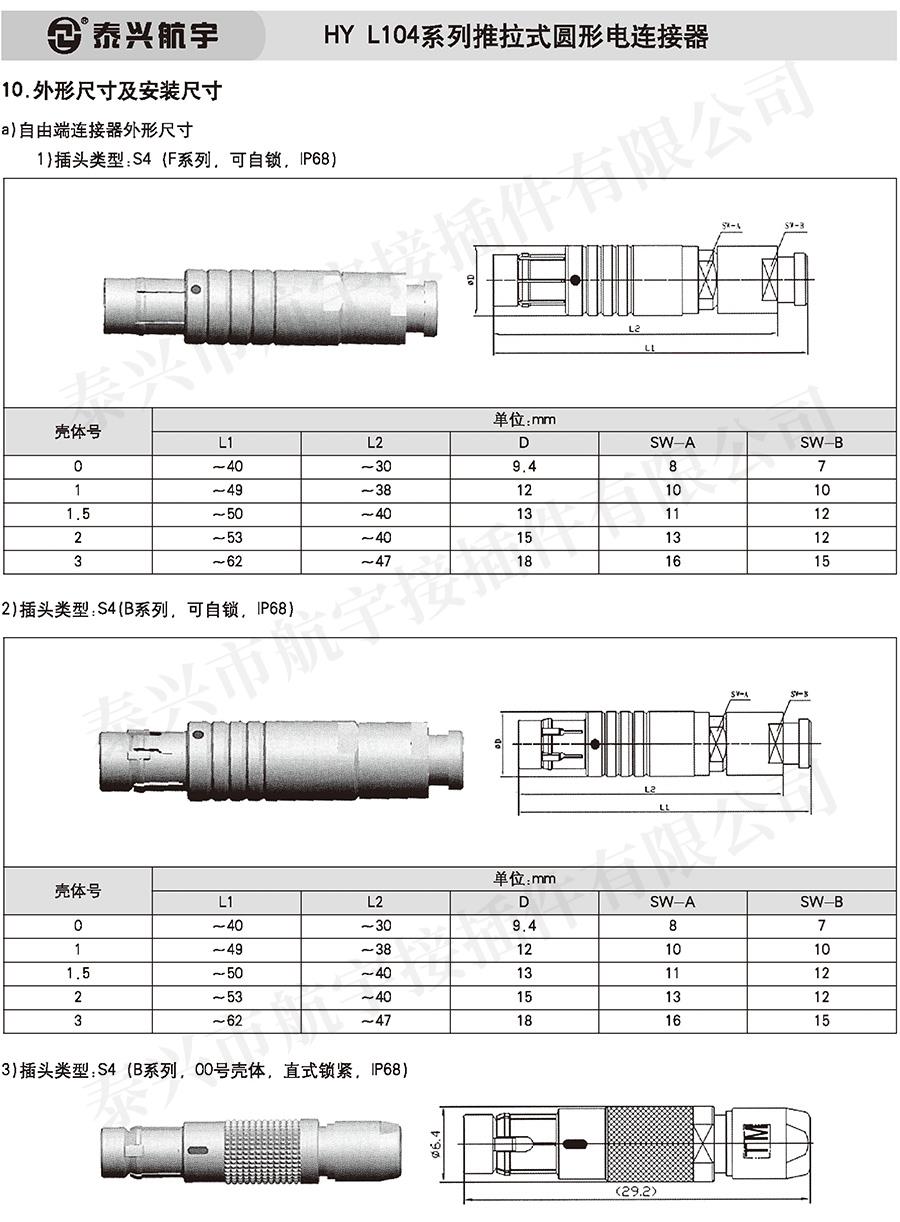

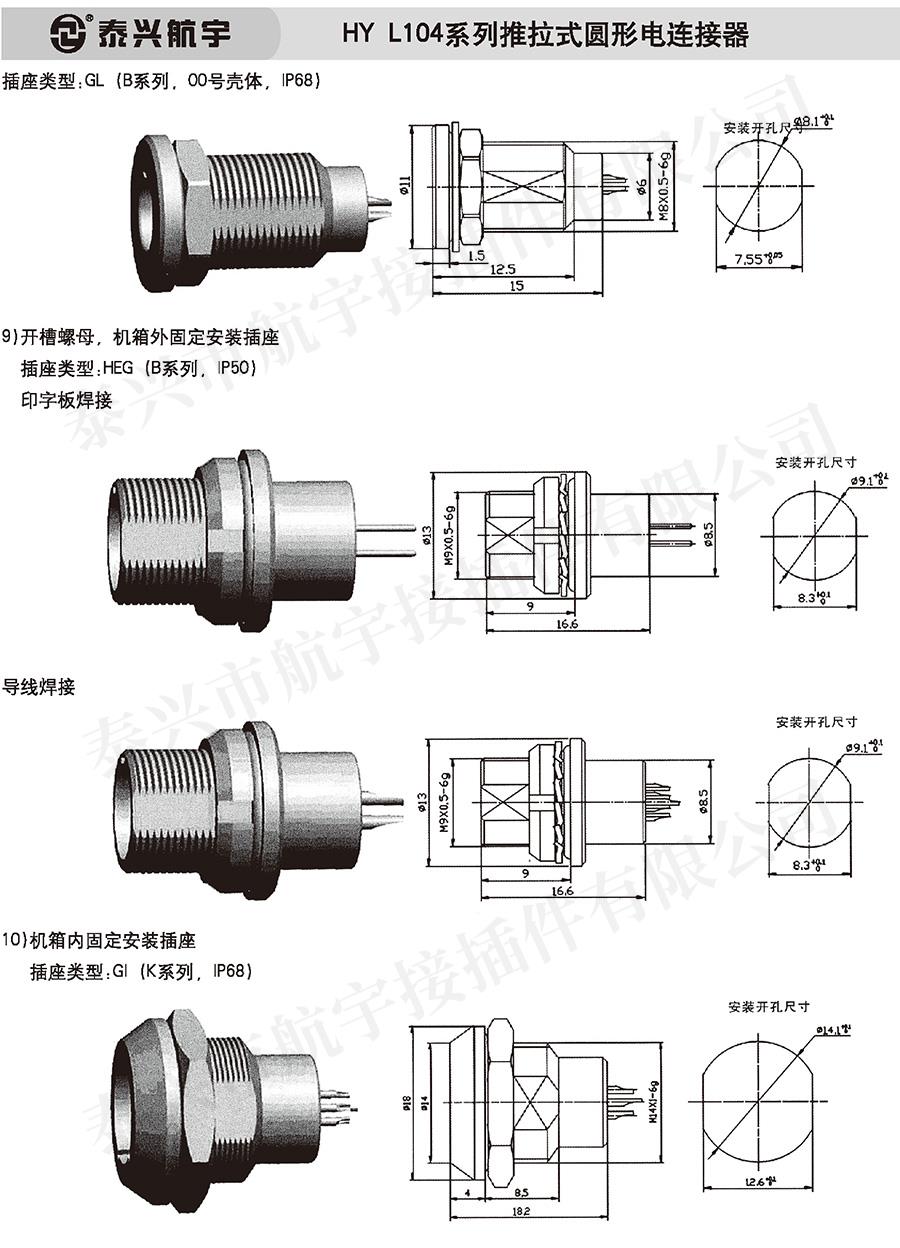

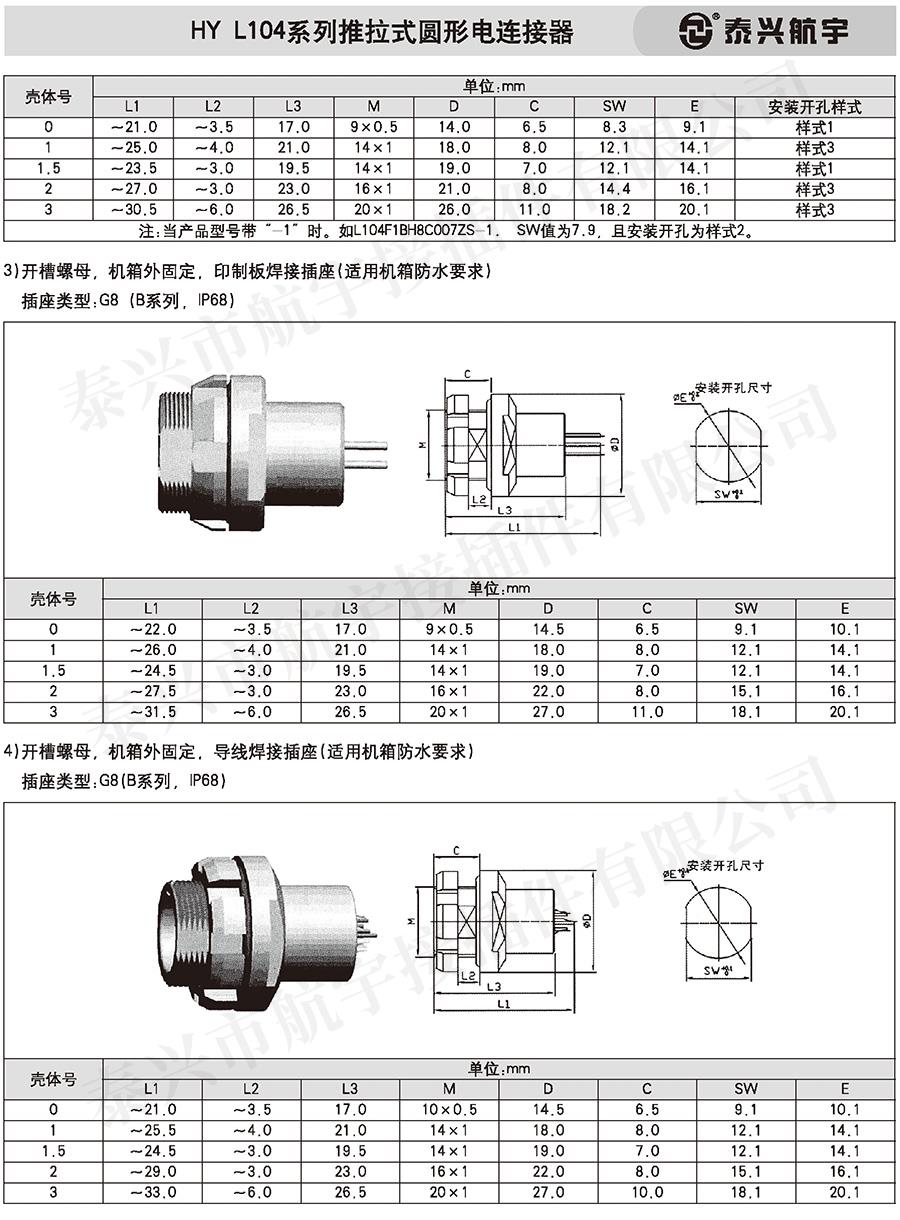

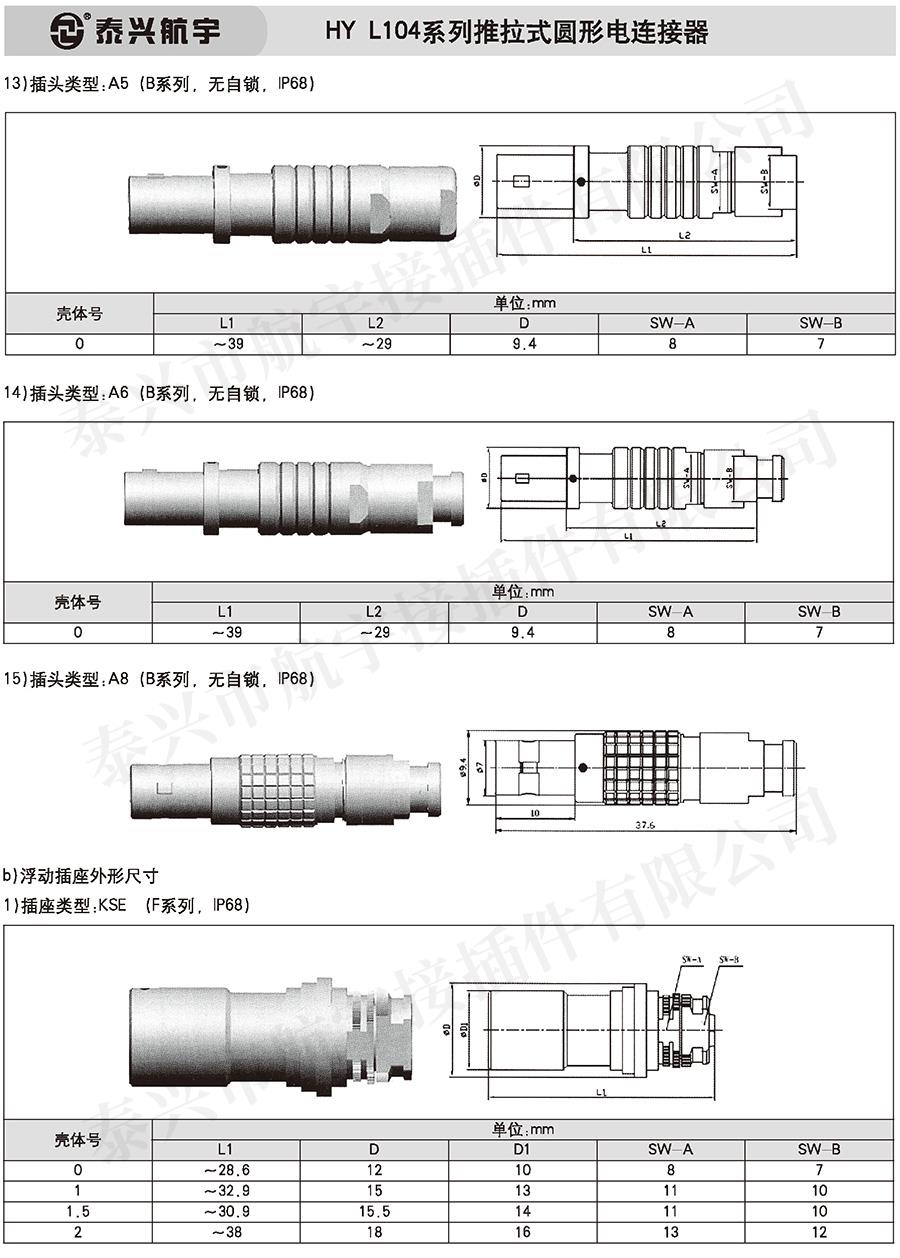

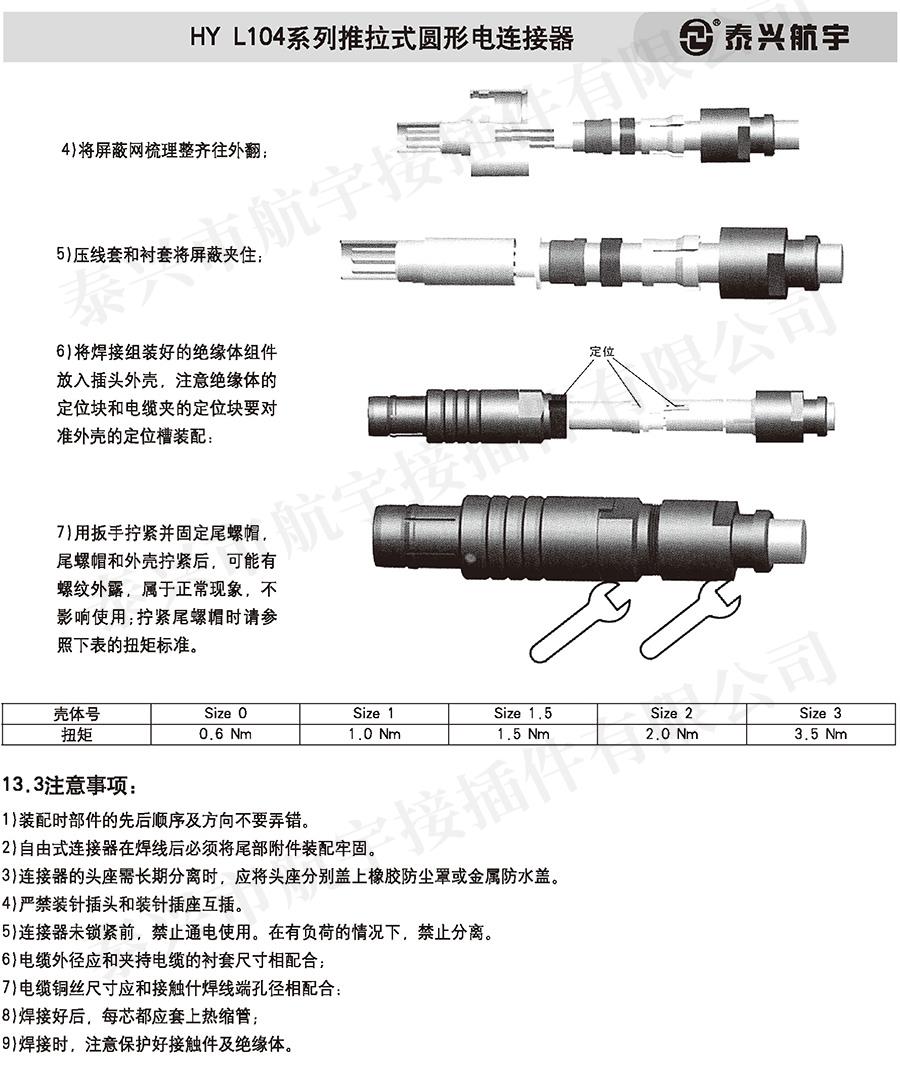

2．產品結構

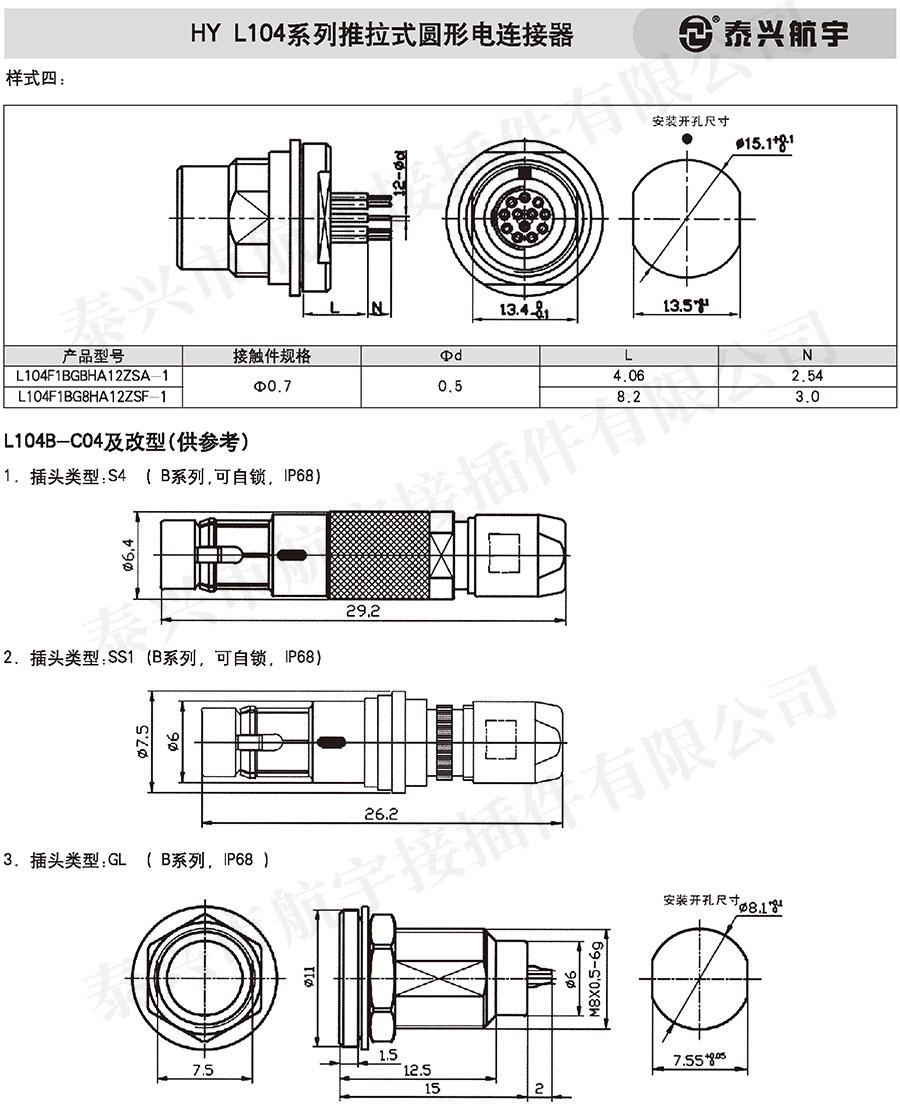

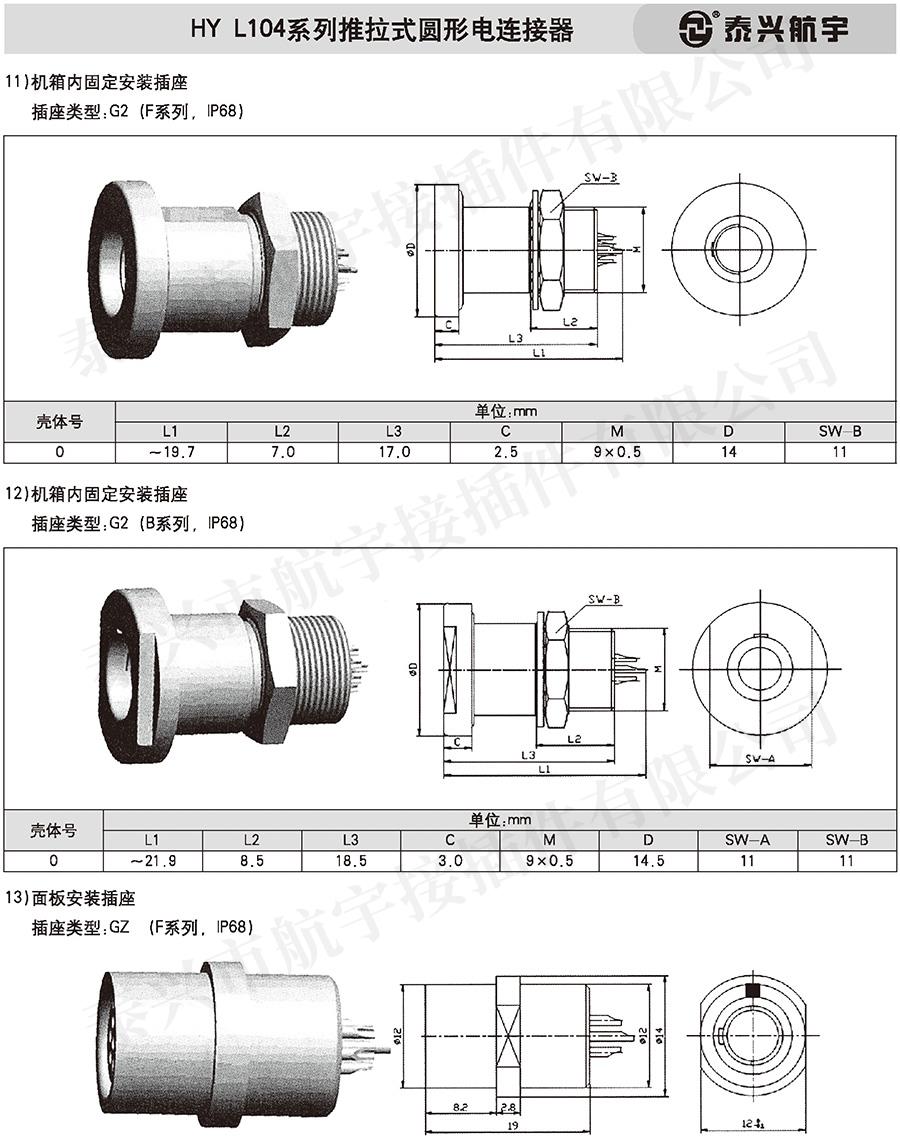

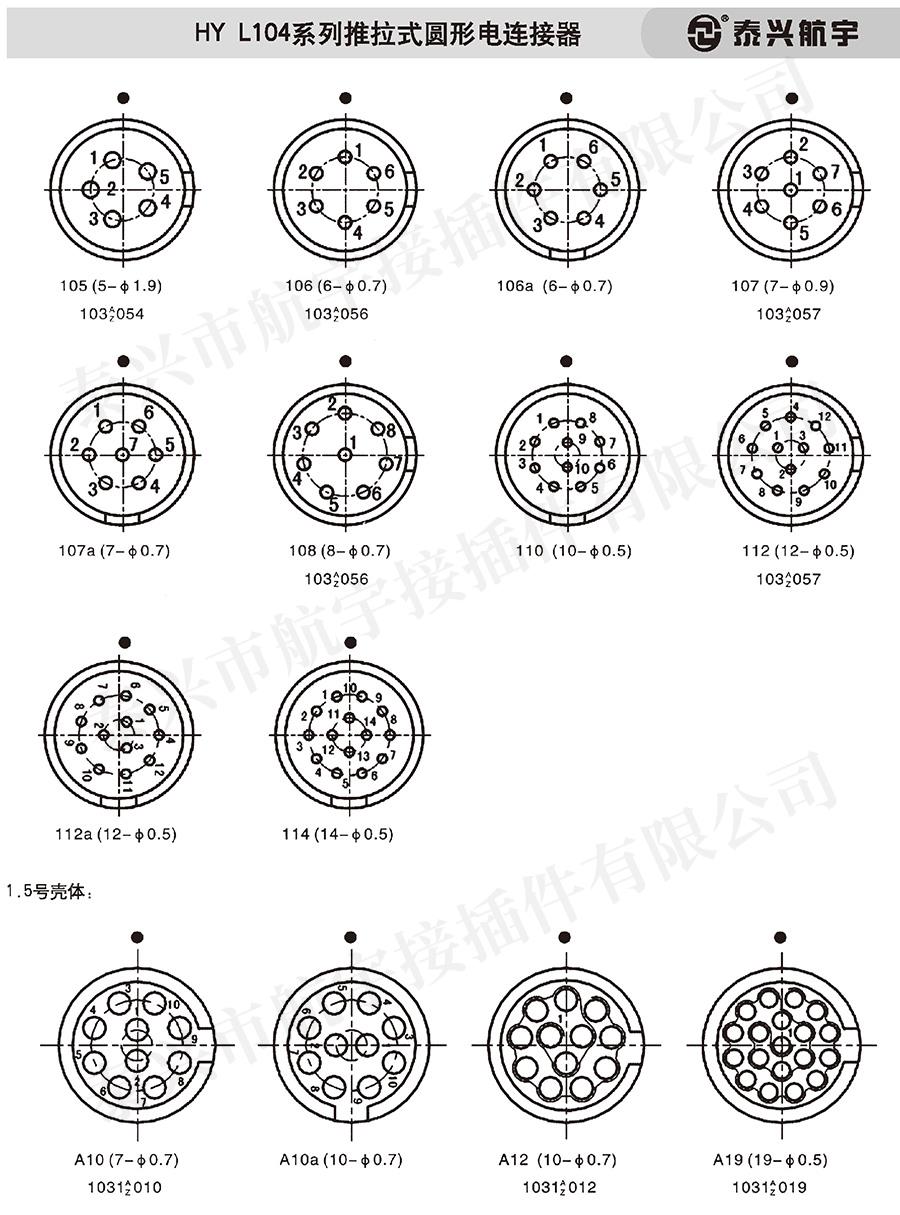

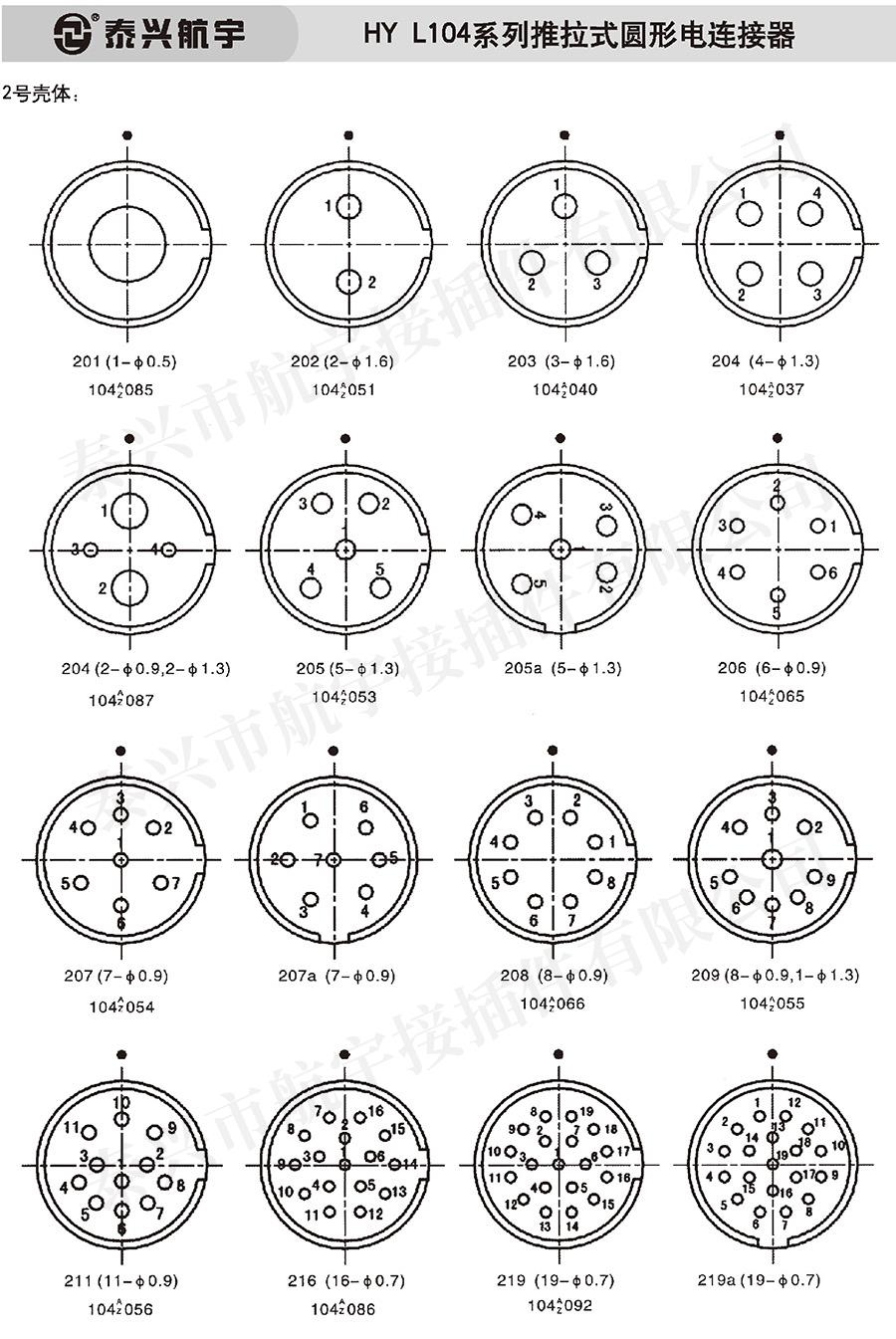

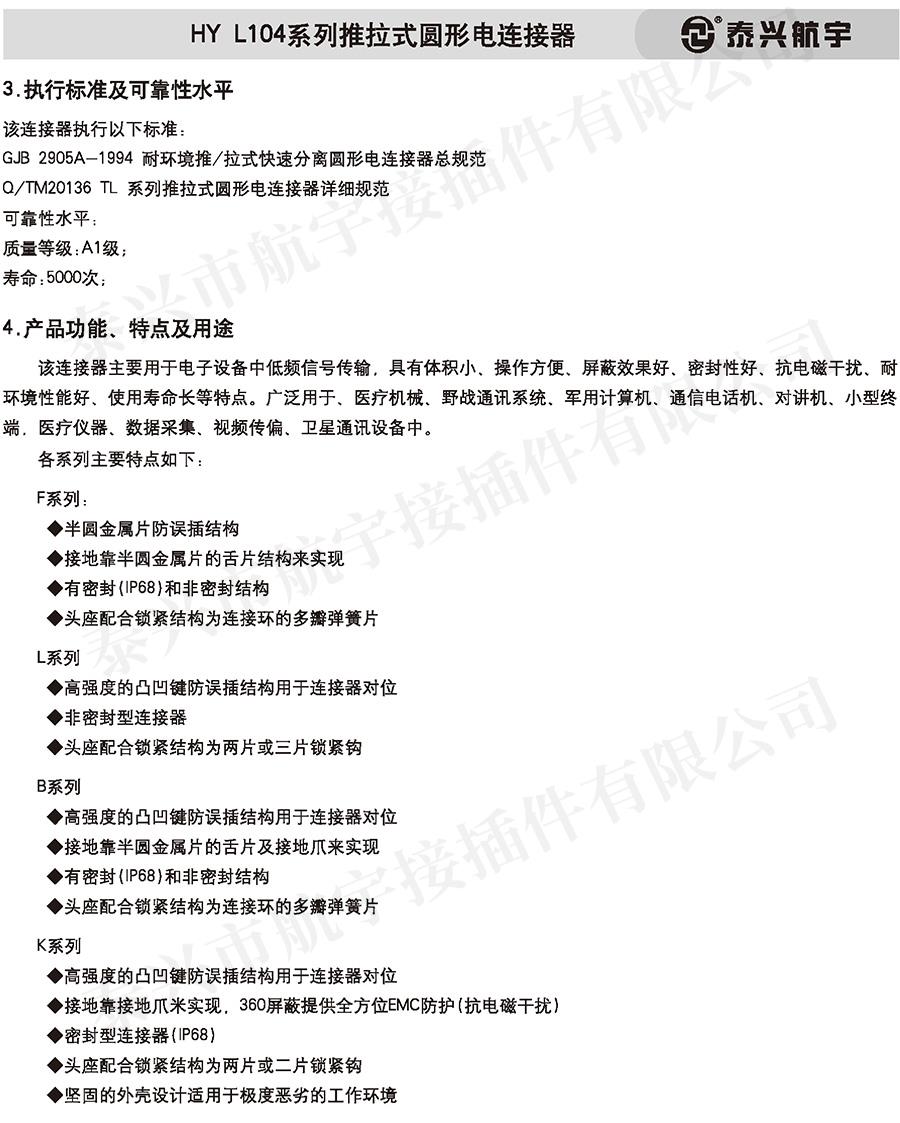

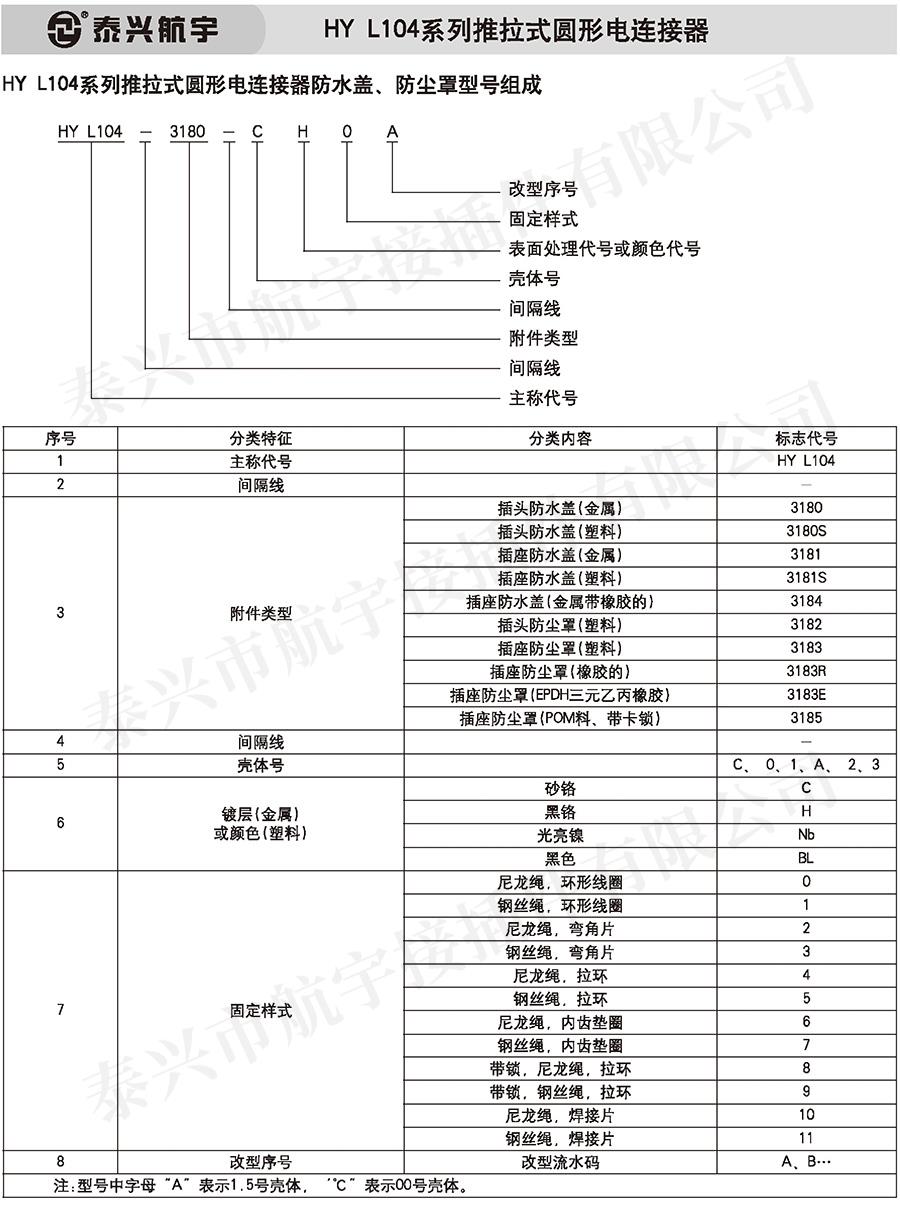

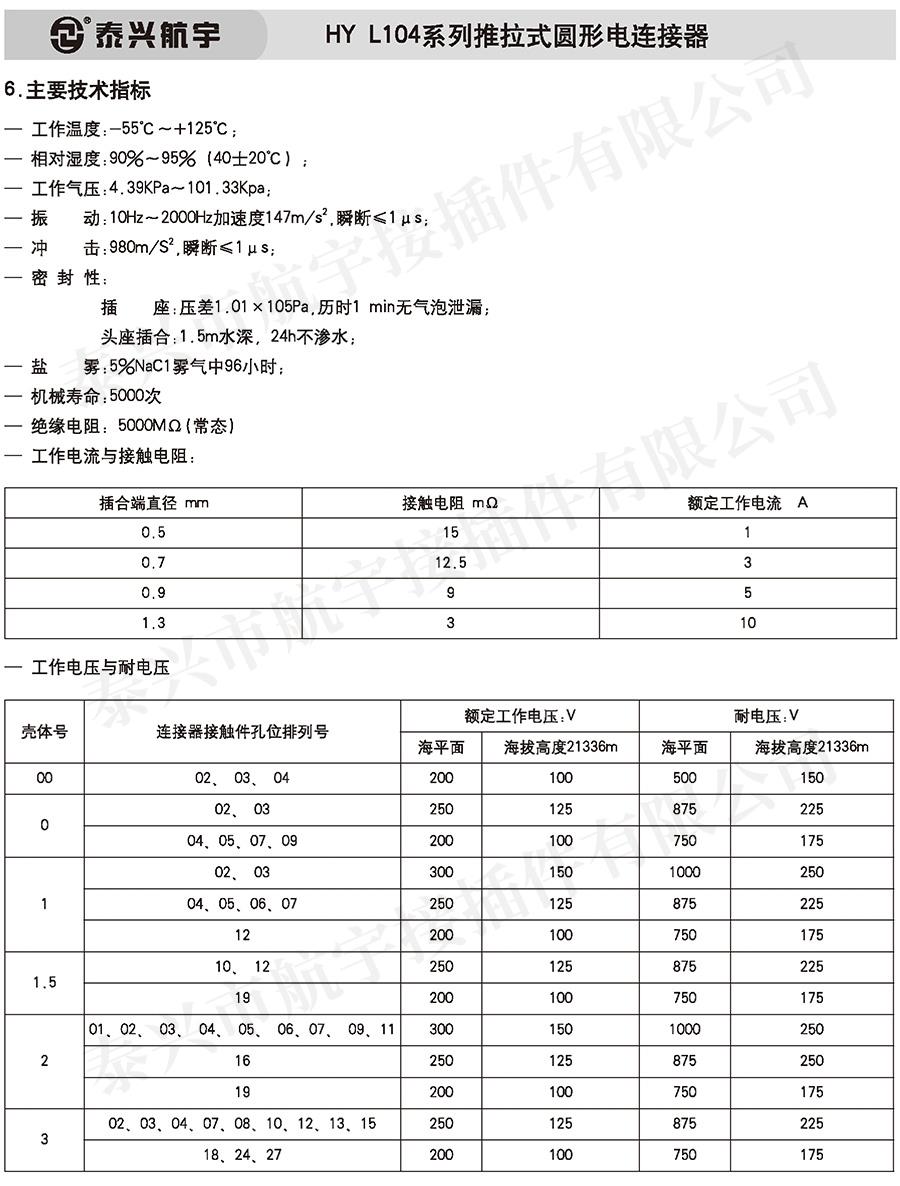

3．執行標準及可靠性水平

該連接器執行以下標準:

GJB 2905A-1994 耐環境推/拉式快速分離圓形電連接器總規范

Q/TM20136 TL系列推拉式圓形電連接器詳細規范

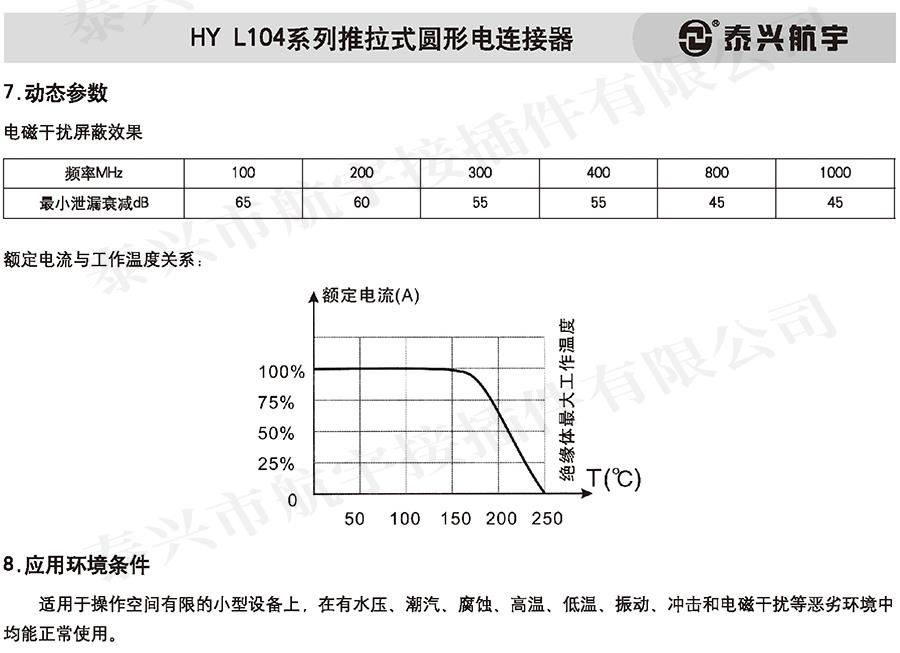

可靠性水平:

質量等級:A1級;

壽命:5000次;

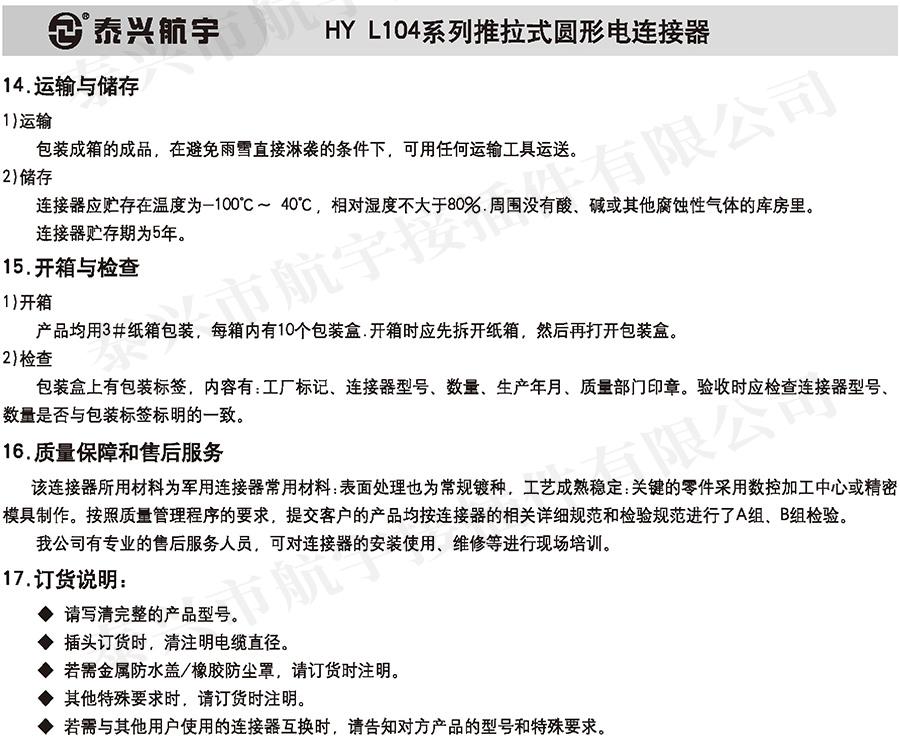

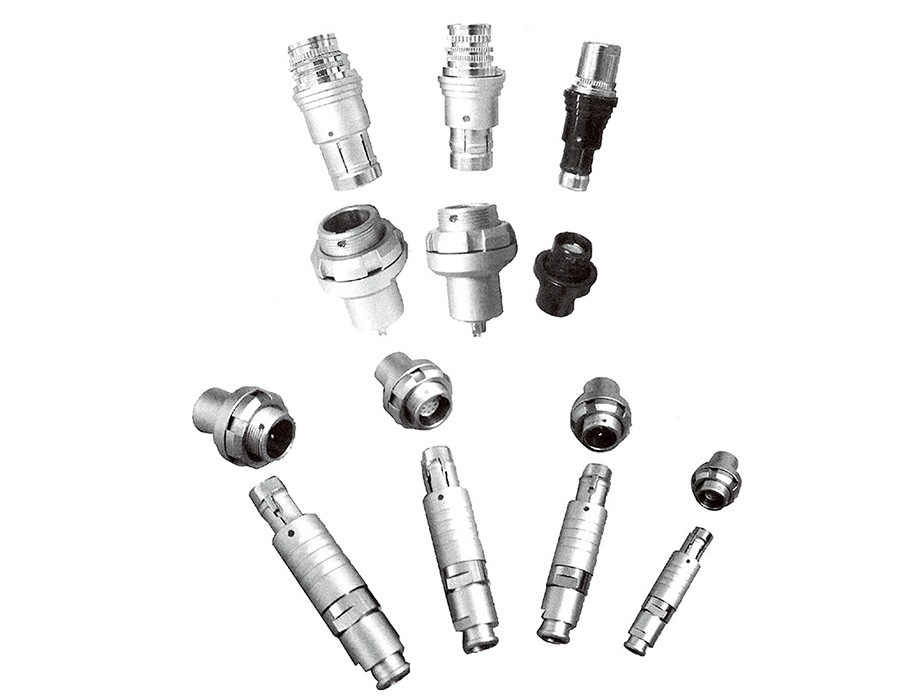

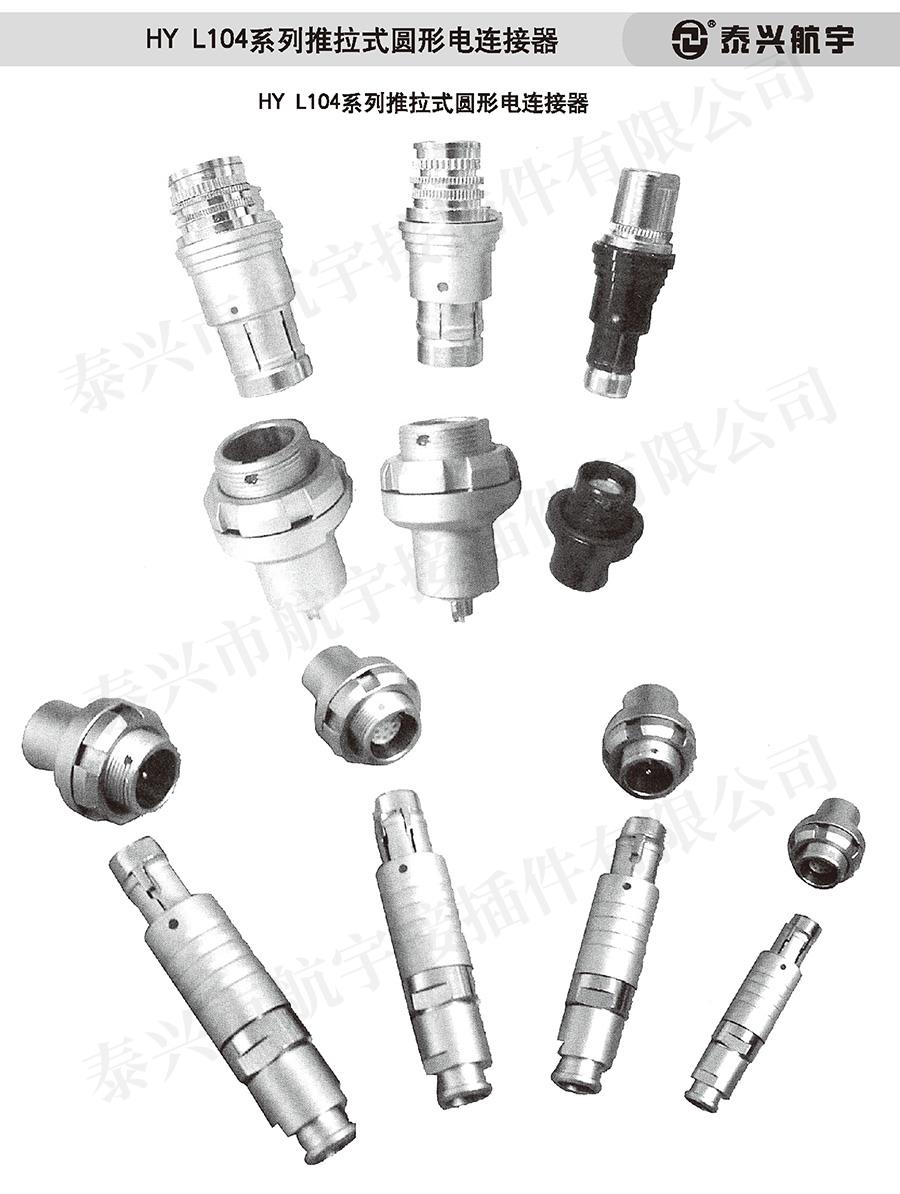

4．產品功能、特點及用途

該連接器主要用于電子設備中低頻信號傳輸，具有體積小、操作方便、屏蔽效果好、密封性好、抗電磁干擾、耐環境性能好、使用壽命長等特點。廣泛用于、醫療機械、野戰通訊系統、軍用計算機、通信電話機、對講機、小型終端．醫療儀器、數據采集、視頻傳偏、衛星通訊設備中。

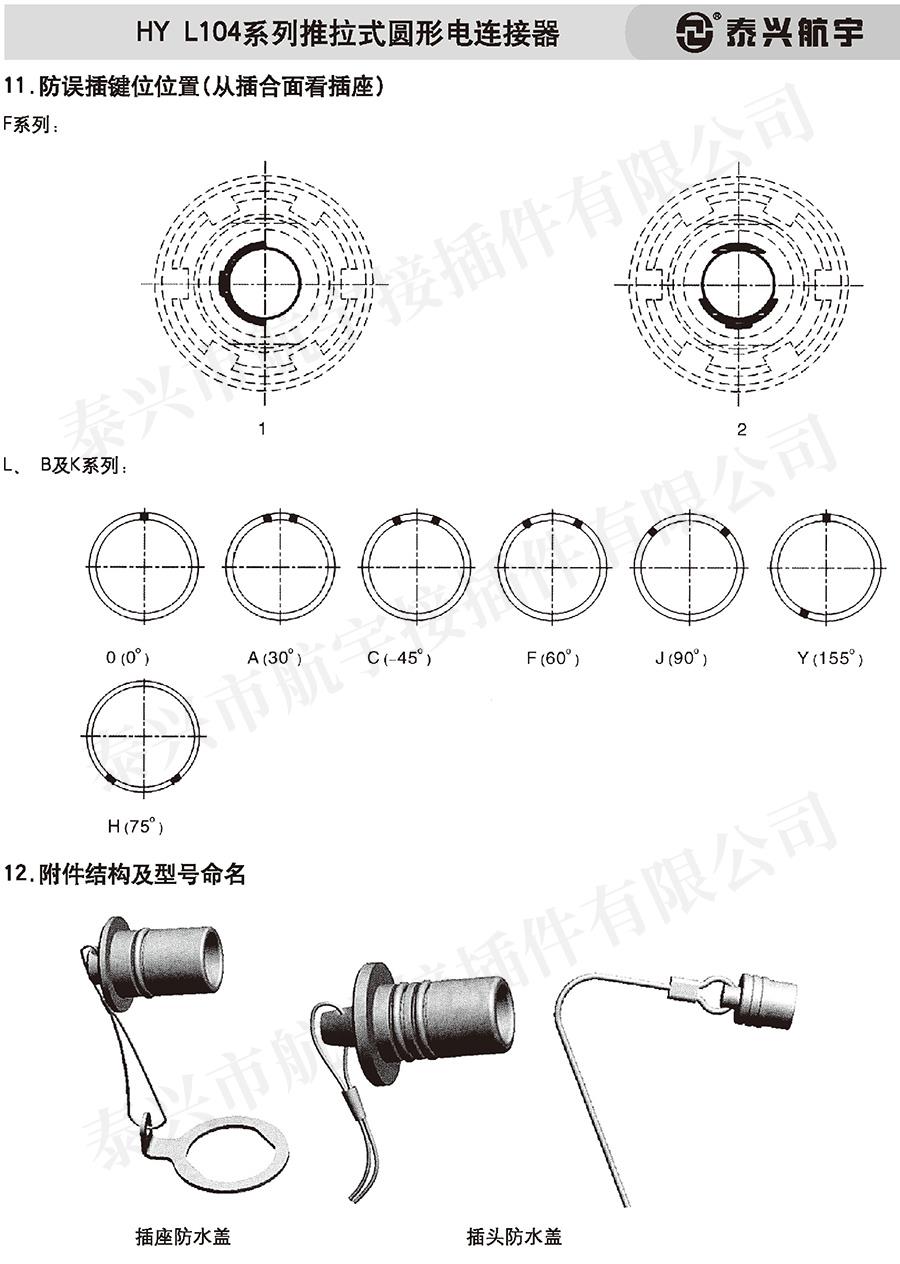

各系列主要特點如下:

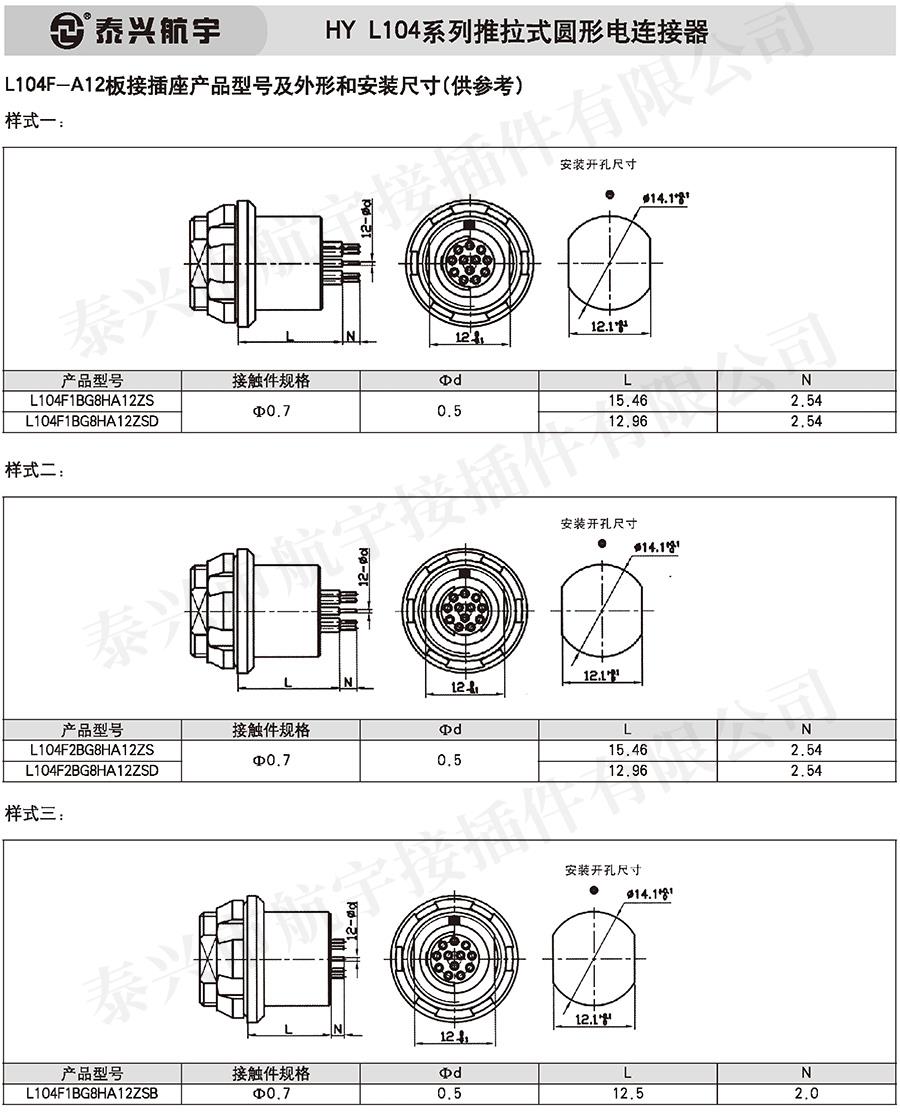

F系列:

◆半圓金屬片防誤插結構

◆接地靠半圓金屬片的舌片結構來實現

◆有密封{IP68}和非密封結構

◆頭座配合鎖緊結構為連接環的多瓣彈簧片

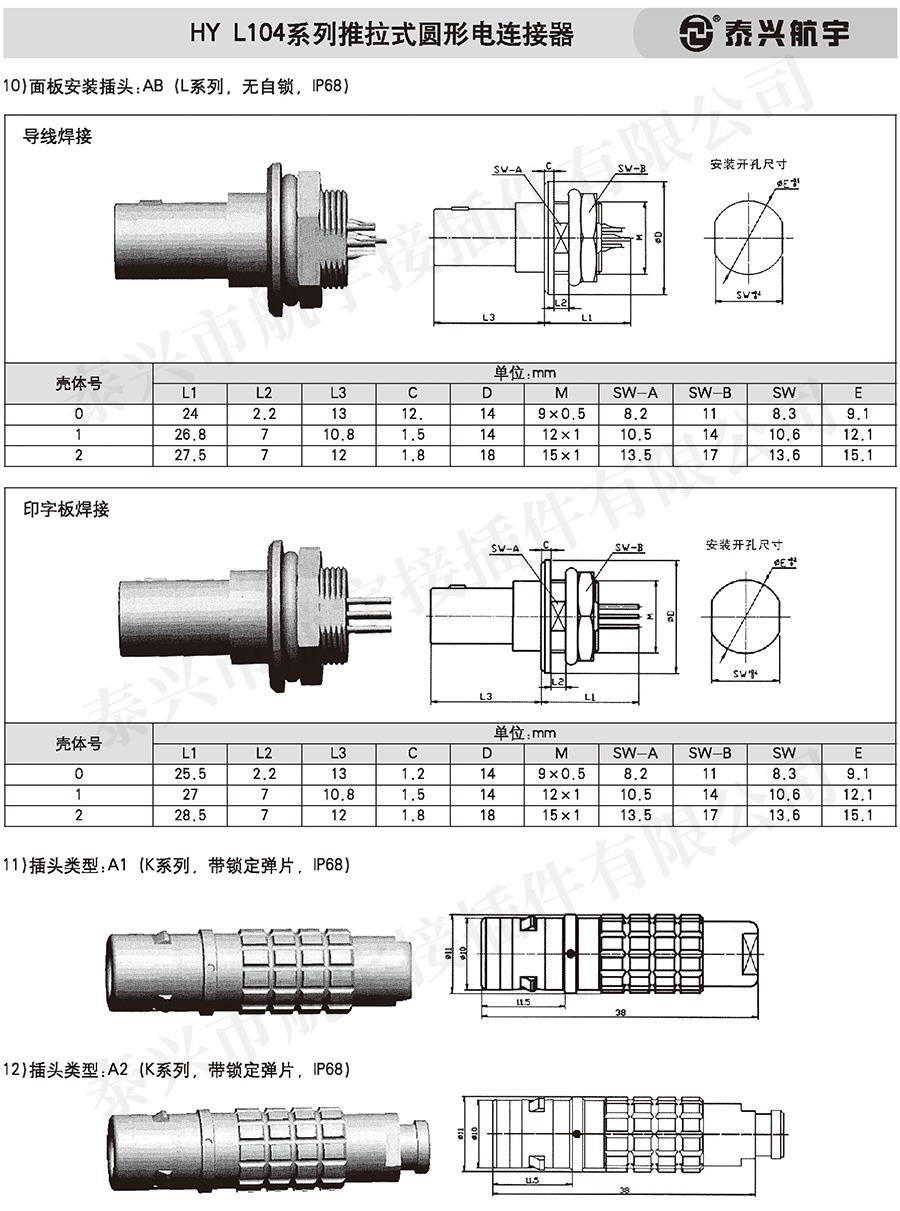

L系列

◆高強度的凸凹鍵防誤插結構用于連接器對位非密封型連接器

◆頭座配合鎖緊結構為兩片或三片鎖緊鉤

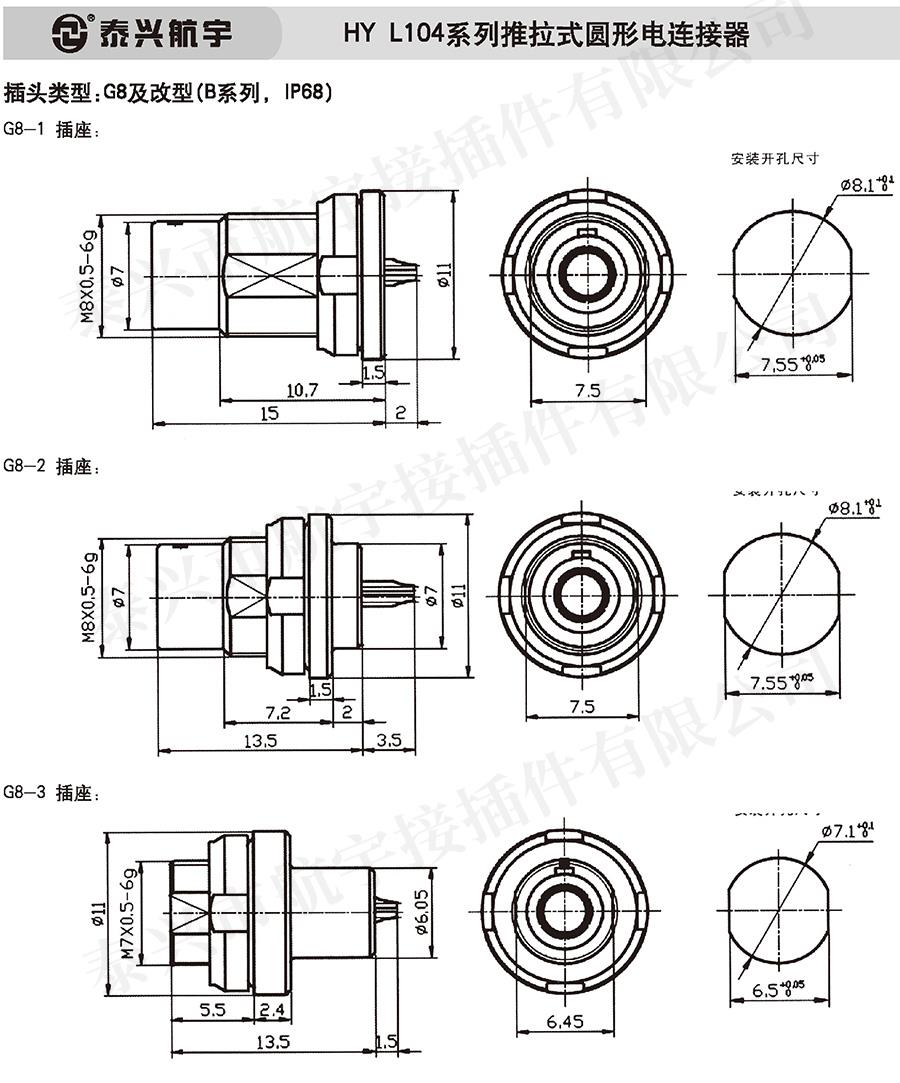

B系列

◆高強度的凸凹鍵防誤插結構用于連接器對位

◆接地靠半圓金屬片的舌片及接地爪來實現

◆有密封(IP68}和非密封結構

◆頭座配合鎖緊結構為連接環的多瓣彈簧片

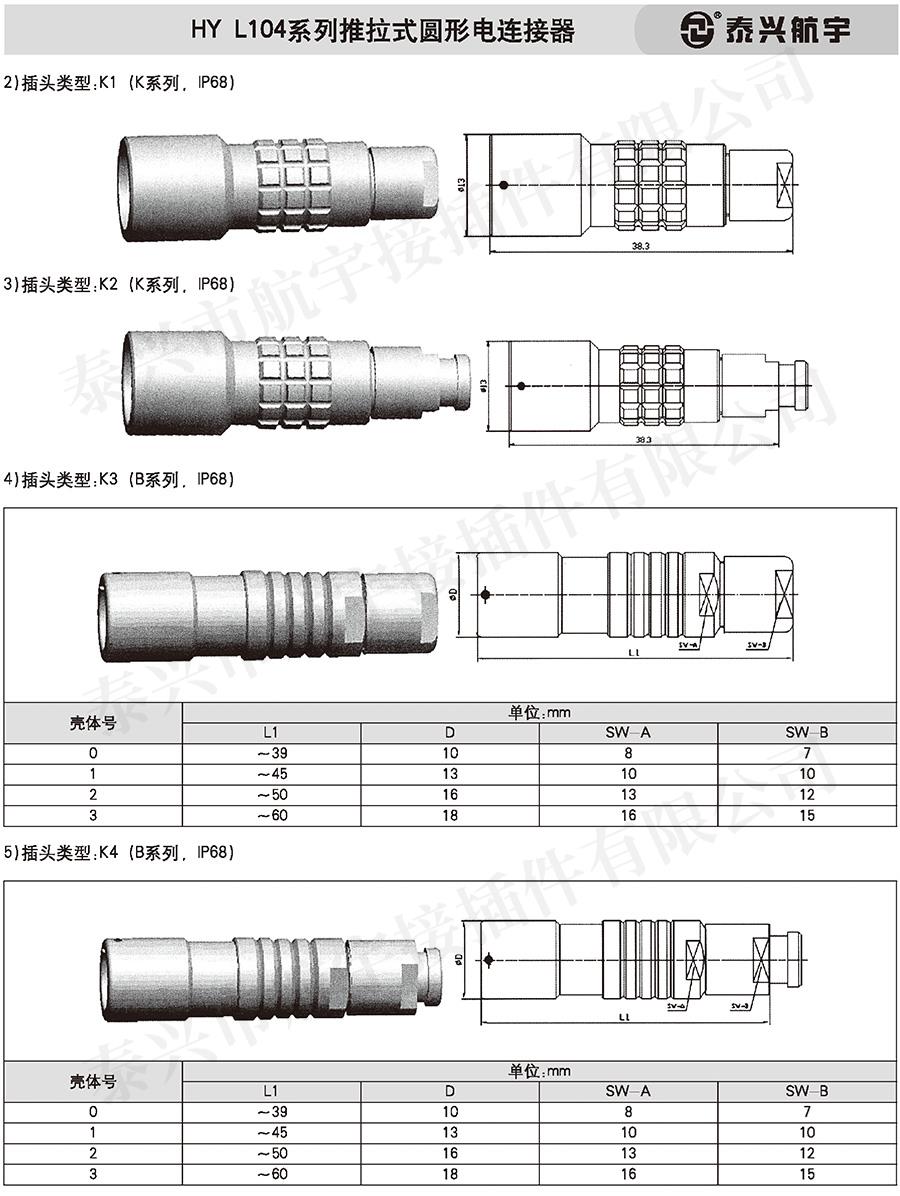

K系列

◆高強度的凸凹鍵防誤插結構用于連接器對位

◆接地靠接地爪米實現．360屏蔽提供全方位EMC防護(抗電磁干擾)

◆密封型連接器( IP68)

◆頭座配合鎖緊結構為兩片或二片鎖緊鉤

◆堅固的外殼設計適用于極度惡劣的工作環境
